Ogólny opis urządzenia
Obrotnik służy do obracania pakietu blach. Blachy zostają załadowane na urządzenie za pomocą wózka widłowego, unieruchomione za pomocą wideł oraz zderzaków i obrócone o 180 °. Maksymalna waga obracanego pakietu to 3 tony.
Urządzenie może być obsługiwane przez operatora wózka widłowego bez wysiadania z niego za pomocą kasety sterowniczej umieszczonej na ruchomym wysięgniku.

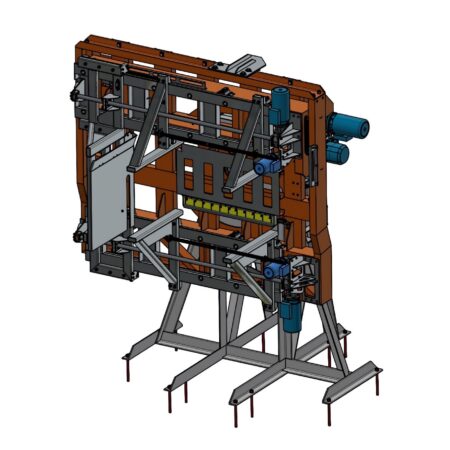

Urządzenie składa się z następujących podstawowych części:
- stojaka,
- ramy obrotowej
- wózka przemieszczanego wewnątrz ramy.
W strefie załadunku pakiet blach pozycjonowany jest za pomocą zderzaków oraz wideł zamocowanych do ramy obrotowej oraz wózka. Obrót ramy oraz wózka wraz z pakietem odbywa się dzięki napędowi zamontowanego w nieruchomym stojaku.
Sterowanie urządzeniem jest realizowane za pomocą kasety sterowniczej zwisającej z wędki będącej częścią ogrodzenia urządzenia. Urządzenie może być sterowane wyłącznie lokalnie. Każdy ruch urządzenia aktywowany jest przez operatora poprzez przełączniki z kasety sterowniczej.
Napęd obrotnika składa się z następujących elementów:
- jednego silnika elektrycznego, o mocy 2,2kW obrotach 1450 1/obr. zasilanych napięciem 3x400V służącego do obracania pakietu blach,
- jednego silnika elektrycznego, o mocy 4kW obrotach 1450 1/obr. zasilanych napięciem 3x400V służącego do ściskania pakietu blach,
- dwóch silników elektrycznych, o mocy 0,75kW obrotach 1450 1/obr. zasilanych napięciem 3x400V służącego do napędu wideł,
- dwóch silników elektrycznych, o mocy 2,2kW obrotach 1450 1/obr. zasilanych napięciem 3x400V służącego do napędu zderzaków bocznych,
- układ sterowania obrotnika składa się z następujących elementów,
- szafy sterowniczej znajdującej się w granicach wygrodzonego obszaru na której znajduje się główny wyłącznik zasilania i przycisk resetowania obwodów bezpieczeństwa,
- sygnalizacji świetlnej i dźwiękowej znajdującej się na ogrodzeniu,
- wyłączników awaryjnych znajdujących się na ogrodzeniu i kasecie sterowniczej,
- bariery optycznej,
- kasety sterowniczej.
1.1 Podstawowe parametry techniczne
Maksymalna prędkość obrotu ramy | 1,5 obr/min |
Wymiary bez ogrodzenia | 4 x 4 x 2 m |
Masa urządzenia | 3527 kg |
Maksymalne obciążenie robocze | 3 tony |
Ilość napędów | 6 szt. |
Całkowita moc zainstalowanych urządzeń | 13 kW |
Max moc chwilowa podczas pracy | 5 kW |
Obszar załadowczy obrotnika | 2050x920x700 mm |
Wymiary ogrodzenia | 5 x 4 x 3,2 m |
